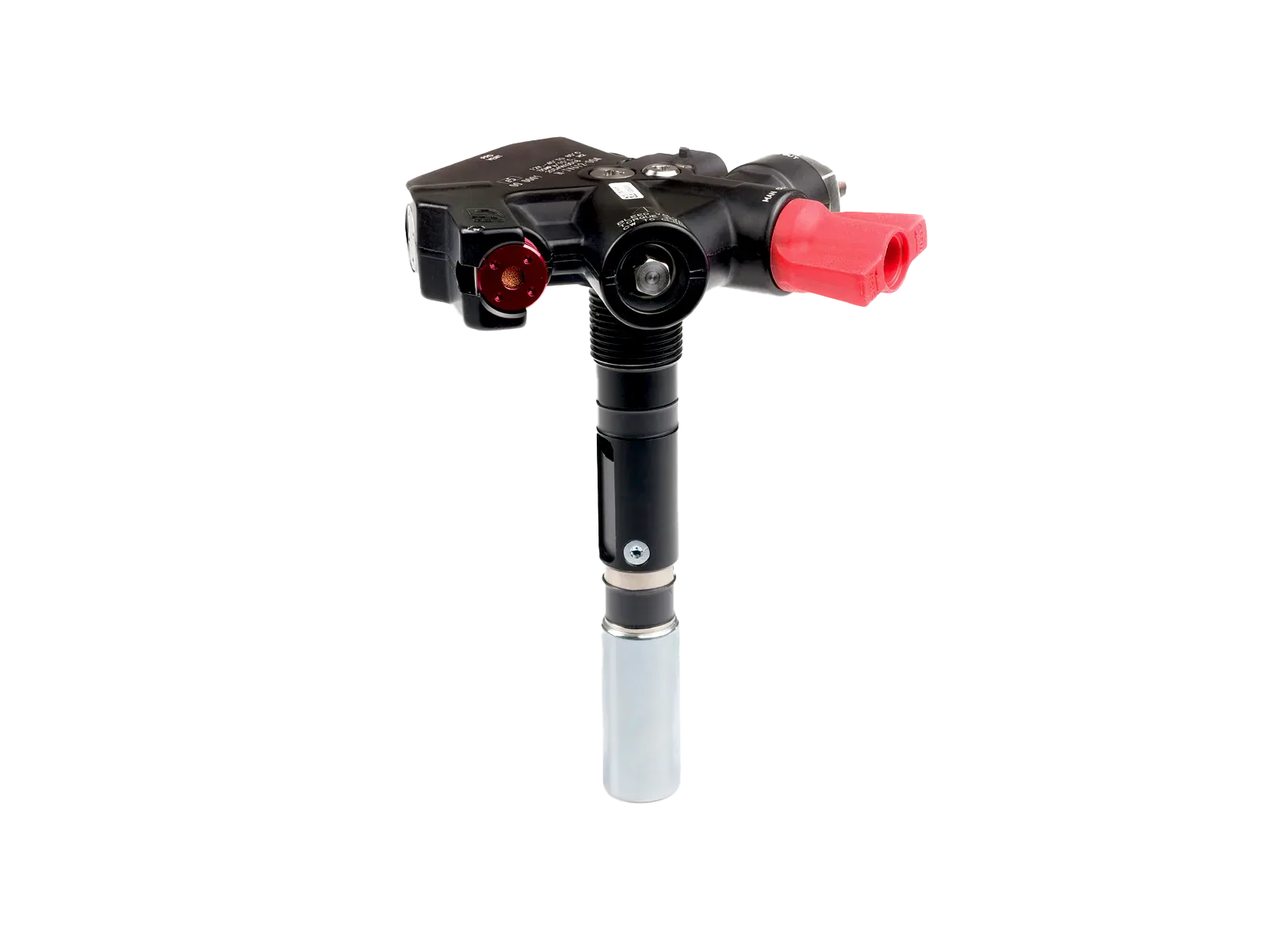

GFI根据自己的GFI 2”气瓶内嵌电磁阀专利技术，新设 计了一款1-1/8”的大流量 H-TV600系列氢气瓶口阀，内 嵌电磁阀技术可以保护瓶阀不受外界干扰，从而使用寿 命更长。
- 电磁阀线圈为止气瓶内部，有效保护来自外力和环境的影响；
- 大流量温度型压力释放阀；
- 非镉易熔金属或者温控玻璃管；
- 支持压力型压力释放阀；
- 可选装放气孔；
- 有12V和24V电磁线圈可以选择，支持饱和电流或者拉升保持驱动；
- 轻量化铝制机体；
- 专门为350bar氢气设计；
- 专利耐碰撞设计；
- 支持不同类型的氢气瓶；
- 可选装压力传感器。
H-TV-600 系列 |
|||
|---|---|---|---|
基本信息 |
|||
| 应用 | 氢气储罐阀 | ||
| 设计 | 自动阀，罐内电磁阀 | ||
| 阀体材料 | 铝材，阳极氧化处理 | ||
| 燃料类型 | 符合 SAE J2719 与 ISO 14687 标准的氢气 | ||
| 额定工作压力 | 35 MPa(g) | ||
| 最大工作压力 | 43.8 MPa(g) | ||
| 工作温度 | -40 °C 至 +85 °C | ||
| 流量系数（Cv） | 加注与放空：> 0.5 | ||
| T-PRD 触发温度 | 110 ± 5 °C | ||
| T-PRD 孔径 | 等效孔径最高可达 8 mm | ||
| 止回阀功能（加注通路） | 开启压力 < 0.3 MPa | ||
电气参数 |
|||
| 线圈额定电压 | 12 V | 24 V | |
| 线圈额定电阻 @ 20 °C | 19.2 Ω | 71.8 Ω | |
| 线圈额定功率 @ 20 °C | 7.5 W | 8 W | |
连接 / 选项 / 认证 |
|||
| 电磁阀连接器 | 匹配连接器：AMP Superseal 1.5，2 针；282080-1 | ||
| 气瓶连接 | 1 1/8-12 UNF-2B | ||
| 入口 / 出口接口类型 | 9/16-18 UNF-2B；可提供其他规格 | ||
| TPRD 排放口类型 | 3/4-16 UNF-2B（亦可提供其他规格） | ||
| 选项 |
|
||
| 认证 | HPRD1、HGV 3.1、EC 79、ISO 19882、UN GTR 13、PED、EU 535 及 R134 | ||
